Основная характеристика Д 2000-100-2
|
Подача, м3/ч
|
2000
|
|
Напор, м
|
100
|
|
Частота вращения, об/мин
|
1000
|
|
Мощность двигателя, кВт
|
644
|
Гидравлическая характеристика Д 2000-100-2
|
Давление на входе в насос, не более кгс/см2
|
2
|
|
Температура перекачиваемой среды не более, ºС
|
85
|
|
Допускаемый кавитационный запас, м
|
6
|
|
КПД, %
|
82
|
Габаритная характеристика Д 2000-100-2
|
d
|
L
|
L1
|
L2
|
H
|
H1
|
h
|
h1
|
b
|
|
42
|
1800
|
680
|
220
|
1405
|
800
|
565
|
415
|
800
|
|
b1
|
b2
|
b3
|
d1
|
n
|
d2
|
n1
|
D
|
D1
|
|
750
|
980
|
220
|
33
|
20
|
26
|
12
|
710
|
460
|
|
D2
|
D3
|
D4
|
D5
|
Масса насоса, кг
|
Масса агрегата, кг
|
|
500
|
300
|
650
|
410
|
2470
|
5500
|

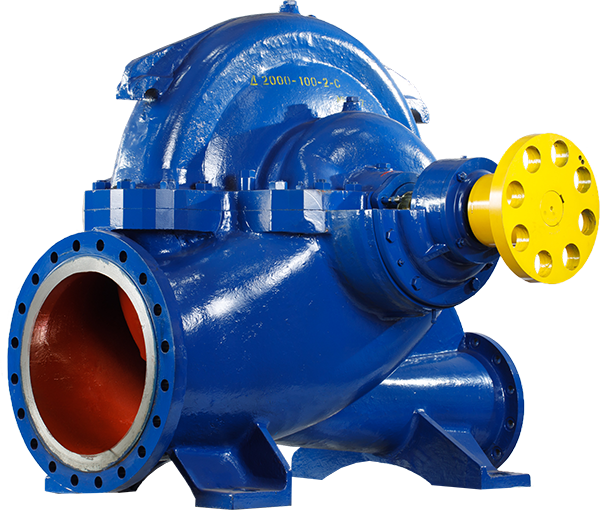

Изображение Д 2000-100-2
Назначение
Насосы типа Д и насосные агрегаты на их основе типа АД предназначены для перекачивания воды с температурой до 85°С в системах водоснабжения промышленных и коммунальных объектов, мелиорации.
Конструкция
Насосы Д - центробежные, горизонтальные, спиральные с горизонтальным разъемом корпуса, одноступенчатые с рабочим колесом двустороннего входа. Опорами ротора насоса служат подшипники качения или скольжения (в зависимости от потребляемой мощности) с пластичной или картерной смазкой. Уплотнения вала – механические с сальниковой набивкой.
Материалы
корпуса, крышки и рабочего колеса – отливки из серого чугуна;
деталей щелевых уплотнений – незадираемые коррозионностойкие сплавы;
вала – сортовой прокат из конструкционной легированной стали 40Х.
