Основная характеристика Д 6300-27б-3
|
Подача, м3/ч
|
4350
|
|
Напор, м
|
14
|
|
Частота вращения, об/мин
|
600
|
|
Мощность двигателя, кВт
|
189
|
Гидравлическая характеристика Д 6300-27б-3
|
Давление на входе в насос, не более кгс/см2
|
2
|
|
Температура перекачиваемой среды не более, ºС
|
85
|
|
Допускаемый кавитационный запас, м
|
5
|
|
КПД, %
|
86
|
Габаритная характеристика Д 6300-27б-3
|
L
|
L1
|
L2
|
H
|
H1
|
h
|
h1
|
b
|
b1
|
|
2000
|
1000
|
250
|
1950
|
1210
|
660
|
690
|
750
|
1400
|
|
b2
|
b3
|
d
|
d1
|
n
|
d2
|
n1
|
D
|
D1
|
|
900
|
300
|
42
|
35
|
24
|
30
|
20
|
1020
|
780
|
|
D2
|
D3
|
D4
|
D5
|
Масса насоса, кг
|
Масса агрегата, кг
|
|
800
|
600
|
950
|
725
|
4600
|
7300
|

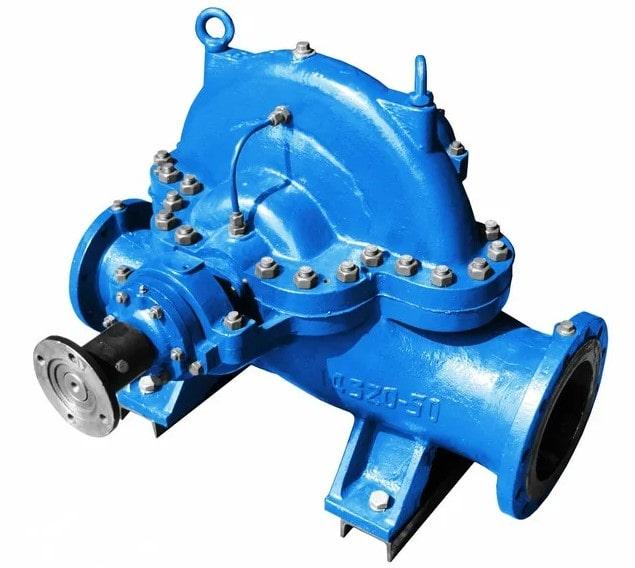

Изображение Д 6300-27б-3
Назначение
Насосы типа Д и насосные агрегаты на их основе типа АД предназначены для перекачивания воды с температурой до 85°С в системах водоснабжения промышленных и коммунальных объектов, мелиорации.
Конструкция
Насосы Д - центробежные, горизонтальные, спиральные с горизонтальным разъемом корпуса, одноступенчатые с рабочим колесом двустороннего входа. Опорами ротора насоса служат подшипники качения или скольжения (в зависимости от потребляемой мощности) с пластичной или картерной смазкой. Уплотнения вала – механические с сальниковой набивкой.
Материалы
корпуса, крышки и рабочего колеса – отливки из серого чугуна;
деталей щелевых уплотнений – незадираемые коррозионностойкие сплавы;
вала – сортовой прокат из конструкционной легированной стали 40Х.
